Оборудование для изготовления шевронов

Лазерный станок серии Vision (вижин) 9060 – лазерный режущий комплекс с оптической привязкой к ранее нанесенному изображению. Идеально подходит для высечки шевронов, нашивок, наклеек со сложным контуром после вышивки или печати.

Рабочее поле: 900*600 мм
Лазерный излучатель: СО2, Reci 90 Вт
Механика: Ременная передача, микрошаговые двигатели, направляющие качения.
Управление: DSP модуль, USB-flash, USB/ПК

Подробнее...

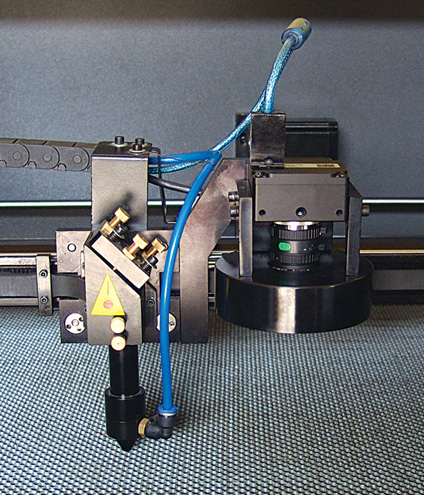

altСтанок Vision 9060 с рабочим полем 900*600мм  наряду с лазерным устройством вырезки оснащен видеодатчиком, осуществляющим съемку рабочей поверхности со всяким нанесенным на него изображением. После предварительной съемки и получения изображения в персональном компьютере производится единоразовое размещение контура вырезки относительно изображения. При последующей работе, станок перемещаясь в пределах заданной области (размера заготовки с вышивками или с печатью), находя идентичные изображения.

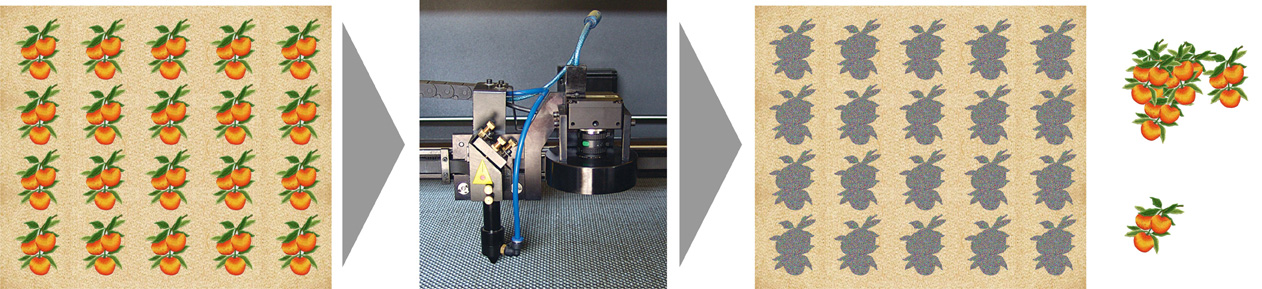

result vision



СПЕЦИФИКАЦИЯ

 Технические данные

Vision 9060

Подробнее

Поле обработки, мм

900*600

Возможна протяжка материала шириной 920мм бесконечной длины

Мощность лазера, Вт

90

Лазерная Трубка Reci 80Вт, ток до 28mA углекислотной накачки (СО2). Размеры: 1150х80 мм. Охлаждение водное.

Скорость гравировки, мм/мин

36 000

Максимальная скорость. Может уменьшаться с уменьшением детали.

Скорость резки, мм/мин

24 000

Максимальная скорость. Может уменьшаться с увеличением изломов в макете

Разрешение, DPI

1270 точек/дюйм

Минимальный шаг 0,02 мм

Линза
в комплекте

Фокус 2,5 “, 63,5 мм, d 20 мм

Материал ZnSe (Селенид Цинка)

Зеркала

d 25 мм

Материал Mo (Молибден).

Рабочий стол
в комплекте

Сотовый

Стальная сота

Система охлаждения
в комплекте

Промышленный охладитель CW5000

Присутствует датчик температуры, датчик потока, звуковая система оповещения перегрева/нехватки/закупорки охлаждения.

Компрессор
в комплекте

135 Вт, воздушный, внешний,

220 В. Предназначен для обдува линзы и гашения пламени при резке/гравировке.

Вытяжка
в комплекте

370Вт.

Модель: CZ-TD370/220V. Производительность: 565м^3/ч. Разрежение: 2200Ра. Размеры: 410х310х460 мм. Диаметр шланга d внутр.130мм, d внешн.140мм.

Управление

Система DSP 320

Подключение к ПК через USB, Работа с флэш-носителя, работа из внутренней памяти. Управляется из Corel Draw, Autocad.

Питание

220 В, 50 Гц,

Энергопотребление 1800 Вт при полной нагрузке.

Габариты

1400*1100*1115

Габарит не учитывает дополнительных систем и упаковки.



Комплект поставки

Станок лазерный Vision 9060-1, трубка 90 Вт-1, охлаждение водное-1, компрессор-1, вытяжка-1, гофрошланг вытяжки – 1, фокусная линейка-1, инструкция (электронный вариант) -1, комплект для ухода за оптикой-1, масленка-1, набор инструмента-1, фокусный скотч-1, юстировочные ноги-1, кабель питания – 2 шт, патрубки водные – 2 шт

Условия

Доставка лазерного станка по Украине уже входит в стоимость. Осуществляется по адресу в пределах Украины.
Выезд представителя сервисного центра, шеф-монтаж, пусконаладка, консультация персонала уже входит в стоимость.
Гарантийное обслуживание сервисным центром возможных поломок в течение 12 месяцев уже входит в стоимость.
Разгрузка и перемещение по территории заказчика, производится силами заказчика.



Для использования необходимо

Свободное место в помещении (минимум)

3*2,7 м

Ширина входа в помещение

0,7 м

Температура в помещении

14-30 °С без осаждения конденсата.

Прочее. Для использования необходим ПК на базе Windows. Требуется наличие контура заземления сопротивлением до 5 Ом, подвод к которому выполнен медным проводом сечением от 4 мм. Кв. Требуется наличие стабилизатора напряжения мощностью от 3 кВт. Выход для подвода вытяжки d 140 мм.

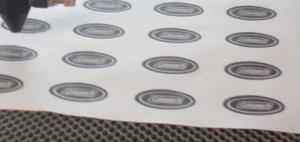

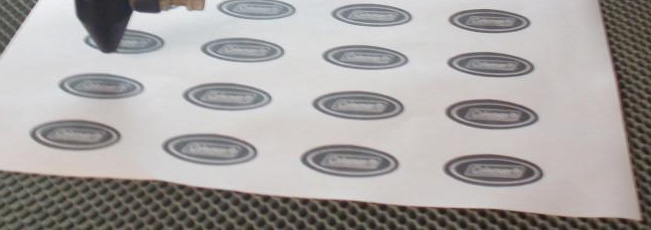

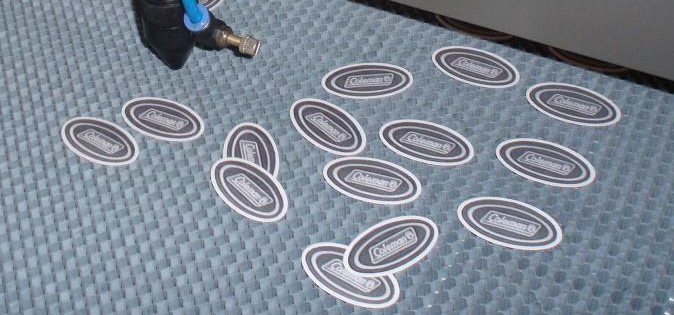

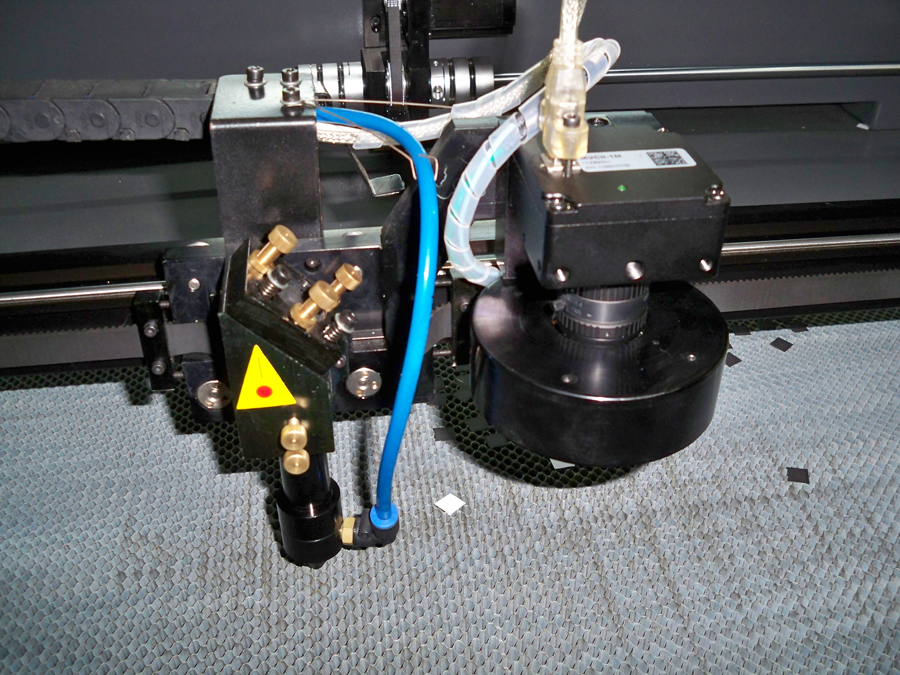

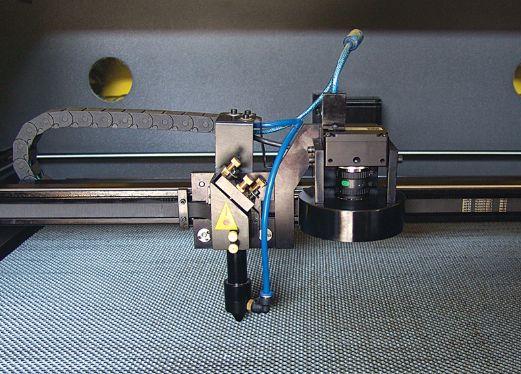

videosensor100 0086visionpic1visionpic2
